부실한 LED 가로등 설계가 입찰 및 프로젝트 위험을 초래하는 이유
가로등이 정해진 와트 수 요건을 충족하더라도 프로젝트에 부적합할 수 있습니다. 잘못된 조도 목표치, 부적절한 기둥 간격, 불량한 광 분포, 또는 검증되지 않은 광도 측정 데이터는 어두운 구역, 과도한 눈부심, 규정을 준수하지 않는 도로 조명을 초래할 수 있습니다. 이러한 문제들은 재설계, 시제품 불합격, 유지보수 비용 증가, 프로젝트 납기 지연으로 이어질 수 있습니다. 엔지니어와 입찰 사양 작성자에게 있어 진정한 과제는 단순히 저렴한 가격의 공급업체를 찾는 것이 아닙니다. 실제 도로 환경에 적합한 광도, 기하학적 구조, 보호 등급, 문서화, 그리고 장기적인 성능을 갖춘 조명기구를 선정하는 것이야말로 진정한 과제입니다.
최상의 LED 가로등은 조도 또는 휘도 및 균일도 목표치를 도로 형상, 전봇대 높이, 간격, 광 분포, 그리고 검증된 IES 또는 LDT 광도 측정 데이터와 종합적으로 고려하여 선정됩니다. Luxific은 이러한 선정 과정을 위해 Type I부터 Type V까지의 광학 옵션과 프로젝트 맞춤형 기술 지원을 제공합니다.
1. 먼저 조도, 휘도 및 균일도 목표치를 설정하세요
와트 수부터 시작해서는 안 됩니다. 도로에 필요한 조명 성능부터 고려해야 합니다. 조도는 일반적으로 럭스(lux) 단위로 표시되는 반면, 휘도는 운전자의 관점에서 본 노면의 시각적 밝기를 나타냅니다. 올바른 목표치는 도로 분류, 교통 상황, 주변 환경 및 해당 지역 표준에 따라 달라집니다.
조명 계산에 필요한 주요 입력값
- 도로 폭 및 차로 수
- 교통량 및 도로 분류
- 보행 및 자전거 이용 현황
- 교차로, 횡단로, 커브, 또는 충돌 위험 구역
- 요구되는 평균 조도 또는 휘도
- 요구되는 전체적 및 종방향 균일성
- 눈부심 및 빛 누출 제한
- 노면 특성 및 반사율
Luxific 프로젝트 정보에 따르면, 적절한 가로등 조명은 밝기, 조명 범위, 안전성, 에너지 사용량, 등간격, 차광 및 지역별 요구 사항 간의 균형을 맞춰야 한다고 강조하고 있습니다. 따라서 제조업체가 특정 와트수를 권장하기 전에, 조명 계산 단계에서 성능 목표를 명확히 정의해야 합니다.
| 설계 매개변수 | 엔지니어가 확인해야 할 사항 | 그것이 중요한 이유 |
|---|---|---|
| 조도 | 럭스(lux) 단위의 평균값 및 최소값 | 도로에 도달하는 빛의 양을 결정합니다 |
| 휘도 | 필요한 구간의 평균 노면 휘도 | 운전자 중심의 시각적 평가를 지원합니다 |
| 균일성 | 전반적 및 종방향 균일성 | 기미와 피부 톤 불균형을 개선합니다 |
| 눈부심 | 광학 제어 및 고정 장치 방향 조정 | 시각적 쾌적함과 도로 안전 유지에 도움이 됩니다 |
2. 광학계에 맞춰 폴의 높이, 간격 및 배치를 조정한다
아무리 효율적인 조명기구라 해도 부적절한 설치 기하학적 조건을 보완할 수는 없습니다. 기둥 높이, 기둥 간격, 도로 폭, 투사 거리, 기울기 각도, 장착 방식 등은 광학 시스템과 상호 작용합니다. 특정 기하학적 조건에서 우수한 성능을 보이는 조명기구라도 다른 조건에서는 불균일한 조명을 유발할 수 있습니다.
조명기구를 선택하기 전에 도로 형상을 확인하십시오
- 도로 전체 폭과 차로 배치를 측정하십시오.
- 제안된 기둥 높이와 설치 위치를 기록하십시오.
- 극과 극 사이의 대략적인 간격을 구하십시오.
- 단일측, 엇갈린 배열, 반대측, 정중선 또는 중앙 배열을 식별하십시오.
- 목표 조도 또는 휘도와 균일도를 정의하십시오.
- 실제 설치 기하학적 구조를 사용하여 광도 계산을 수행하십시오.
원문 자료에 따르면, 간격은 균일성에 영향을 미치는데, 간격이 너무 넓으면 어두운 부분이 생길 수 있고, 부적절한 간격은 과도한 밝기를 유발할 수 있다고 합니다. 또한 기둥의 높이는 설치 위치, 용도 및 주변 환경에 따라 달라집니다. 따라서 간격은 단순히 카탈로그의 권장 사항만 참고하여 결정하기보다는 계산을 통해 검증해야 합니다.
기하학 기반 선택 방식을 사용하십시오
- 넓은 도로는 좁은 도심 도로와는 다른 광학 도달 거리가 필요할 수 있습니다.
- 설치 위치가 높을수록 다른 분산 방식과 조준 각도가 필요할 수 있습니다.
- 간격이 넓은 경우, 최소 조도 및 균일도를 평가해야 합니다.
- 곡선 구간과 교차로는 일반적인 도로 구간과 별도로 평가해야 한다.
- 장애물, 나무, 건물 및 인접 부지는 설계 검토 대상에 포함되어야 합니다.
3. 유형 I~V 광학 장치 선택 및 차단 제어

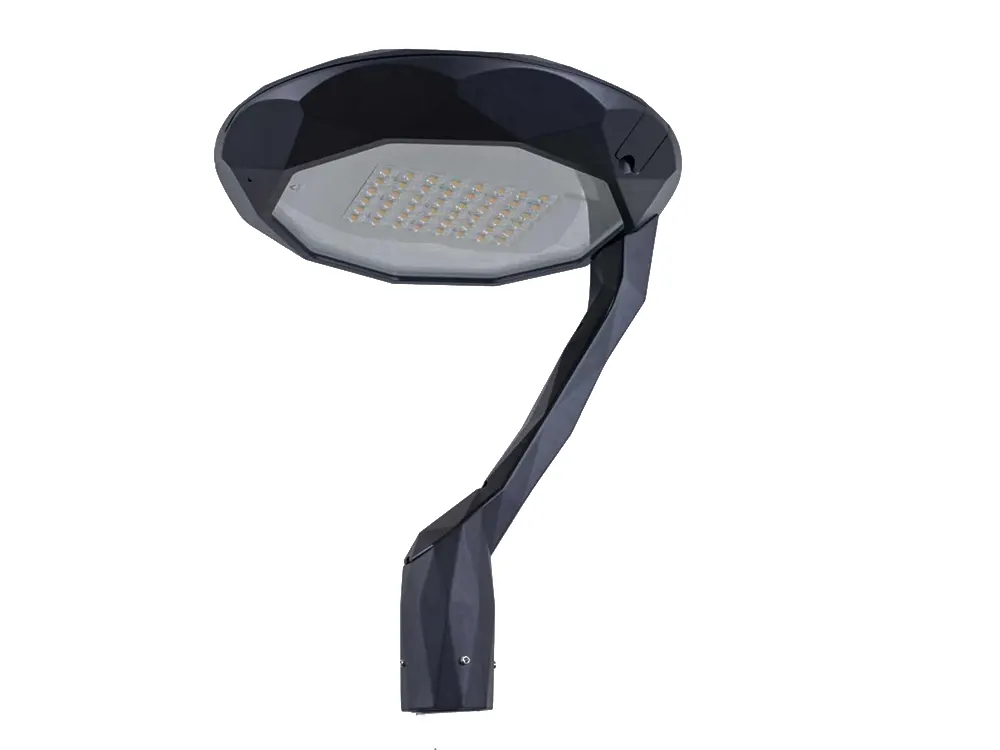

광 분포는 조명기구가 빛을 비추는 위치를 결정합니다. Luxifics의 PIECES 가로등은 Type I부터 Type V까지의 분포를 지원하는 모듈식 광학 시스템을 채택하여, 엔지니어들이 다양한 도로 및 공공 장소의 용도에 맞춰 광 분포를 조정할 수 있도록 합니다. 따라서 단일한 범용 빔 패턴에 의존하지 않고도, 동일한 조명기구 제품군을 다양한 프로젝트의 기하학적 구조에 맞게 구성할 수 있습니다.
제1형부터 제5형까지의 분포를 어떻게 이해해야 할까
- I형은 집중적인 배분이 필요한 좁은 도로나 보행로 중심의 용도에 적합합니다.
- II형은 더 넓은 도로 배치를 지원할 수 있으며, 일반적으로 진입로와 도로 가장자리에 적용되는 것으로 간주됩니다.
- III형은 더 넓은 전방 분산 범위를 제공하여 더 넓은 도로 구역을 커버할 수 있습니다.
- IV형은 도로변에 설치하여 더 강력한 전방 투사가 필요할 때 유용합니다.
- V형은 더 대칭적인 분포를 제공하며, 개방형 공간이나 중앙 장착 방식에 적합합니다.
이러한 설명은 출발점일 뿐, 광도 계산의 대체재가 아닙니다. 최종적인 광학 시스템 선택은 실제 기둥 배치, 설치 높이, 도로 폭, 간격, 목표 성능 및 현지 요구 사항을 바탕으로 이루어져야 합니다.
컷오프, 눈부심 및 빛의 누출을 고려하십시오
도로 조명은 단순히 노면에 충분한 빛을 비추는 것만이 아닙니다. 광학 시스템은 의도된 영역 밖으로 새어 나가는 원치 않는 빛을 제어해야 합니다. 적절한 차광, 방향 조절 및 커트오프를 통해 눈부심을 줄이고 인근 부지나 민감한 환경으로의 불필요한 빛의 유출을 방지할 수 있습니다. Luxific의 문서에 따르면, Type I부터 Type V까지의 광학 옵션은 맞춤형 조명, 눈부심 감소 및 균일도 향상을 지원한다고 설명되어 있습니다.
4. IES 또는 LDT 광도계 파일을 사용하여 설계 검증하기
입찰 사양은 카탈로그에 기재된 루멘 수치에만 의존해서는 안 됩니다. 광도 측정 파일을 통해 엔지니어들은 실제 도로 지형 내에서 조명 기구가 어떻게 작동하는지 테스트할 수 있습니다. 본격적인 프로젝트의 경우, 공급업체는 조명 설계자가 제안된 설치 방안을 검증할 수 있도록 적절한 광도 측정 데이터를 제공해야 합니다.
광도 측정 검증 체크리스트
- 해당 조명기구의 정확한 구성에 맞는 IES 또는 LDT 파일을 확보하십시오.
- LED 전력, 광 분포, 장착 방향 및 기타 관련 매개변수를 확인하십시오.
- 조명 계산 소프트웨어에서 실제 도로 형상을 구축하십시오.
- 기둥 높이, 간격, 배열, 도로 폭 및 설치 위치를 입력하십시오.
- 해당되는 경우 평균 및 최소 조도 또는 휘도를 확인하십시오.
- 전체적인 균일성과 종방향 균일성을 확인하십시오.
- 필요한 경우 눈부심, 비산광 및 도로 외부의 구역을 검토하십시오.
- 시료를 승인하기 전에 계산된 결과를 입찰 요건과 비교하십시오.
| 공급업체 관련 문서 | 엔지니어 검증 |
|---|---|
| IES 또는 LDT 광도 파일 | 파일이 인용된 구성과 일치하는지 확인하십시오. |
| 광 분배 | 도로 형상에 따라 유형 I부터 유형 V까지의 선택 사항을 확인하십시오. |
| 제품 치수 및 장착 정보 | 기존 또는 계획 중인 전봇대와의 호환성 확인 |
| 기술 사양 | 출력, 입력 범위 및 환경 등급 비교 |
| 인증 서류 | 해당 시장 및 프로젝트 요건을 확인하십시오. |
5. 조명기구 선정 작업을 프로젝트에 바로 적용할 수 있도록 준비하기
정부, 지자체, EPC, 인프라 및 공공 조명 프로젝트의 경우, 기술 문서는 조명 기구 자체만큼이나 중요할 수 있습니다. PIECES 시리즈에 대한 Luxific의 문서에는 지정된 구성에 대한 IP66 및 IK09 보호 등급, 10kV 및 10kA 서지 보호 옵션, 다양한 제어 입력, 그리고 CE, CB, ENEC, EMC, TM21, LM79 및 IEC 62471 인증 정보가 기재되어 있습니다. 목표 시장 및 모델에 따라 정확한 인증 범위를 항상 확인해야 합니다.
맞춤형, OEM 및 ODM 옵션이 가치를 더할 때
모든 도로 프로젝트가 표준 카탈로그 사양에 딱 들어맞는 것은 아닙니다. 프로젝트에 특정 광 분배 방식, 장착 인터페이스, 하우징 처리, 브랜딩, 포장 또는 기술적 구성이 필요한 경우 맞춤형 솔루션이 적합할 수 있습니다. Luxific은 기술 설계, 시제품 제작, 품질 관리 및 물류 서비스를 통해 OEM 및 ODM 프로젝트를 지원합니다. 이는 특히 도매업체 프로그램이나 명확한 입찰 사양이 정해진 인프라 프로젝트에 유용할 수 있습니다.
최종 엔지니어링 점검 목록
- 도로의 분류와 적용 범위가 명확하게 정의되어 있습니다.
- 조도 또는 휘도 목표치가 문서화되어 있습니다.
- 균일성 요건이 정해졌다.
- 기둥의 높이와 간격이 확인되었습니다.
- 장착 방식과 기울기가 명시되어 있습니다.
- I형부터 V형까지의 광학 부품은 기하학적 구조에 따라 평가됩니다.
- 해당 정확한 구성에 대한 IES 또는 LDT 데이터가 제공됩니다.
- 눈부심과 빛의 누출을 고려했습니다.
- 필요한 인증서 및 시험 보고서가 확인되었습니다.
- 납품 일정, 보증, 유지보수 및 수명 주기 비용이 검토됩니다.
프로젝트별 선정을 위해 도로 데이터를 제출해 주세요
Luxific에 도로 치수, 전봇대 높이, 목표 조도, 수량, 필요한 시장 인증 사항 및 납기일을 알려주십시오. 당사 팀이 귀사의 입찰 또는 조달 계획에 적합한 LED 가로등, 광 분포 및 프로젝트 구성을 평가해 드리겠습니다.
